A510在電動吊車上的應用
一、 前言：
隨著電力電子技術及自動化控制技術的迅速發展，電器傳動技術在現實應用的比例也越來越大。在異步電動機調速系統中，效率較高、性能較好的是變頻調速系統。伴隨著變頻調速技術的發展，變頻調速系統以其穩定的性能慢慢的取代了原有的機械調速系統。變頻調速系統在電動吊車上的應用為典型的機電相結合應用實例。
二、 電動吊車特性：
1．主機：所有機件均為全密閉防塵行，拆裝保養簡便；
2．馬達：采用特種專用起重馬達；
3．變頻器：采用臺安A510-4060帶動起重馬達、臺安N310-4015控制吊車整體平移；
4．剎車：附有油壓推力剎車、電磁剎車、油壓腳踏剎車；
5．吊鉤：吊鉤具有360°旋轉（如：絕緣吊鉤、電磁吸盤、普通吊鉤、爪斗、鋼卷吊具等）及防止荷物脫落之安全止扣裝置；
6．標準：吊機全部按照工檢會及CNS標準制作；
7．電源3φ、50/60HZ、220V/380V/440V/460V均可制作。12/12

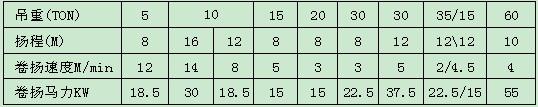

三、 電動吊車適用范圍：

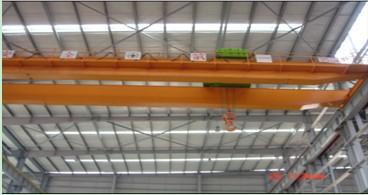

電動吊車實體圖：
四、 電動吊車簡介及原理：
簡介：在普通型/高速型電動吊車的主吊上采用臺安A510型號變頻器，主要
是因為此產品性能穩定、運行可靠，實現遠程自動化控制。
上電啟動變頻器，變頻器啟動頻率由0HZ增加到1.5HZ時，A510-4060內置Relay1(TM2之R1C、R1A常開繼電器)閉合，輸出信號通知起重專用馬達的機械抱閘松開電機，由變頻器（A510-4060）帶動起重專用馬達帶動吊物實現上升/下降，上升/下降慢速為20HZ，上升/下降快速為50HZ（如有需要可按客戶需要調整上升/下降速度）；當給變頻器停止信號時，A510-4060內置Relay1(TM2之R1C、R1A常開繼電器)復位，輸出信號通知起重專用馬達的機械抱閘抓緊電機，變頻器頻率降為0HZ，完成一次起重運動。
五、 結論：
本系統采用臺安A510系列變頻器，性能優勢高，穩定性好，控制精度高，很方便實現了起重系統所需要的特殊輸出電壓、頻率范圍及工作要求，該控制方案良好的性能在門型起重機、架空起重機、懸臂吊車、壁走式起重機、客貨升降機、防爆吊車、氣動吊車及其相關工程中都有廣泛的應用及優良的成果。
